Надоело много насосов? Есть решение для одного насоса!

В этой статье я вас познакомлю с тремя схемам, которые между собой отличаются количеством насосов.


Видео:

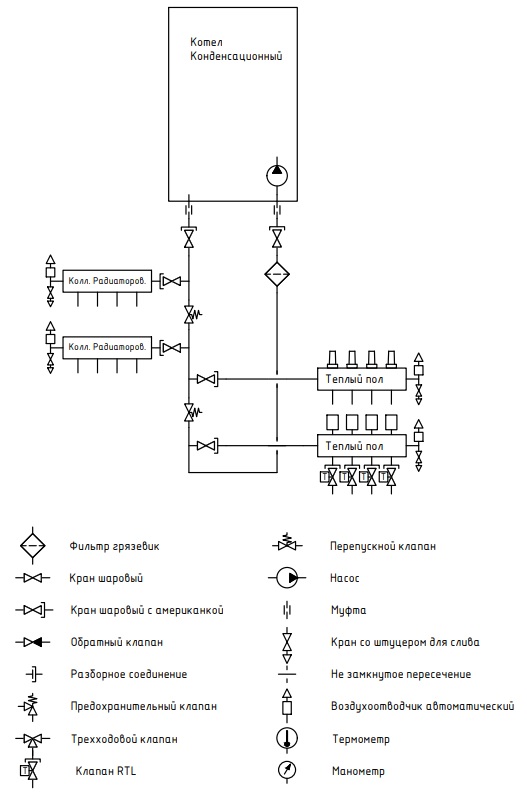

Схема № 3 . С одним насосом на котле.

Температура теплоносителя и нагрев теплого пола контролируется клапанами RTL, которые закрывают проток теплоносителя по температуре обратки. Если температура получается выше установленной, то клапан зажимает проход и течение теплоносителя останавливается.

Схема № 3 требует меньше гидравлических потерь, что в свою очередь приводит к увеличению диаметров труб радиаторной сети, меньшей длине труб теплого водяного пола и большей пропускной способности перепускного клапана. А если труба теплого пола становится короче, то увеличивается количество петель(контуров) теплого пола, что за собой влечет больше RTL клапанов и сервоприводов для отключения контуров. Это все в целом становится дороже, чем использовать насосно-смесительный узел.

Если контуров теплого пола становится много, например 5 штук и более, то следует задуматься о смесительном узле с насосом.

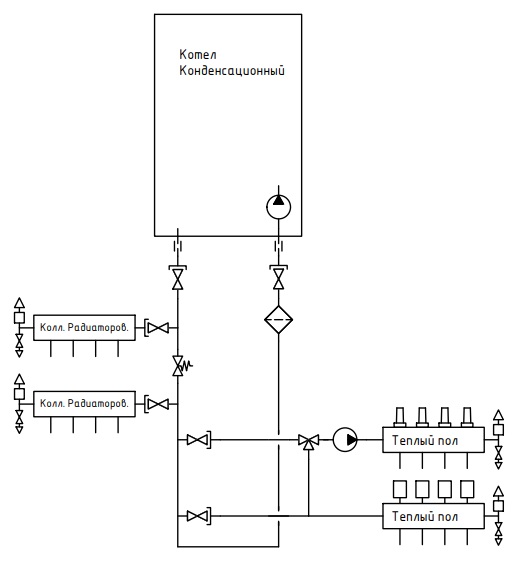

Схема № 2. С двумя насосами

Перепускной клапан Oventrop может стоить дороже частотного насоса. Поэтому затраты по деньгам не очень понятны, чтобы определиться с выбором схемы. Еще нужно понимать, что насос будет потреблять электроэнергию и это тоже нужно учитывать при выборе схемы.

О том, как подобрать перепускной клапан и как он работает, я рассказал в этой статье: https://infosantehnik.ru/str/144.html

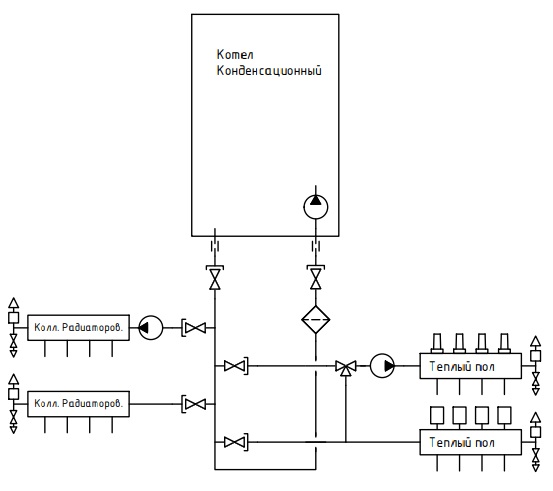

Схема № 1. С тремя насосами

Это Гидравлический Температурно-Последовательный Разделитель (ГТПР).

Более подробно о схеме № 1 и его преимуществах по отношению к другим схемам я рассказал в этой статье: https://proectmontag.ru/str/24.html

Эти три схемы разработал Бадритинов Альберт Газизянович и он же автор этой статьи, которую написал в ноябре 2023 года.
