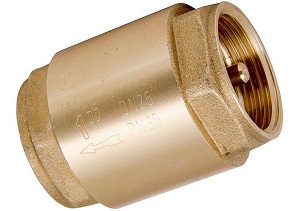

Где ставить обратный клапан на подаче или на обратке?

Есть несколько доводов в пользу подачи:

1. На подаче обратный клапан меньше создает гидравлические потери из-за того, что вязкость при высокой температуре теплоносителя ниже.

2. Обратный клапан на подаче дает слив теплоносителя через обратку, потому что через обратку больше вероятность слить больше теплоносителя, чем через подачу.

3. Элементы более компактны. На настенном котле с одной стороны фильтр грязевик, а на другой стороне обратный клапан. Также если на котловом соединении требуется муфта, то обратный клапан как муфта подходит. За место муфты ставиться обратный клапан.

4. Если стоят два котла и необходимо поставить общий расширительный бак, то поставленный на обратке обратный клапан будет создавать дополнительные гидравлические потери, что увеличит кавиатцию в насосе, если давление в системе будет ниже из-за протечек.

Есть один довод в пользу обратки:

1. Обратный клапан позволяет защитить котел от опустошения теплоносителем. Защитить тэны от нагрева на воздухе, если теплоноситель сольется из-за протечек.


Больше информации смотри в видео. В видео рассказал о том, когда нужно поставить обратный клапан, а когда можно его не ставить.

Видео ниже:
